bden.siptables.net トラブルシュート

ココは`ウェブサイトを作りたい` `サイト訪問者と話をしたい`人の為にあります。電話絵は`きっかけ作りツール`であり、設置物(赤電話)は`サイト運営者と話ができる`を連想させます。さて、具体的には、設置者がログインしていればイスは電話印になります。押下者(あなた)は只クリックするだけ！相手を呼び出し＆会話が始まります。思うように動作しなければ、以下を確認しましょう * モジュールをインストールしていない → 入れずとも電話は鳴り、繋がりもします、使うのは80,443だけ → アプリの役割は音装置の制御と送受信！入れずば音無の通話中へ ※ 画面と音は切り離されているので会話中なのに音がしないになる → 設置者・押下者には同じモジュールをお使いいただきます ※ 圧縮は7-Zip(拡張子：7z)！次の手順で押せばリンクが出ます 電話を掛ける >

* モジュールが起動していない bden.exe をクリックすると無画面＆無反応のままタスクマネージャー > プロセスに常駐します。 ※↑はタスクの存在確認について ※bden.exe はスタートアップ起動を勧めています * モジュール設定に問題あり複数人のアプリ利用者が居てルーターを共有していれば、ポート衝突を回避する必要があります。 ※LAN利用者数と一致するとは限りません ※ログイン設定も連動修正をお願いします、モジュール設定と初期値は同じ → １人だけなら、何もしないのが普通 * ルーター設定に問題ありポートマッピング(外→内)における音声データの転送を何に任せる？ → (ツール)startup.vbsのショートカットをスタートアップへ入れるのがオススメ！bden.exe も起動します → (ネット機器(Web設定))もちろん結構です、恒久的に設定が維持されます ※ログイン直後にポマ値を確認し、再設定なりポマ処理をします ※モジュール設定の値を使います、尚…呼の確立にはログイン設定が使われます * ルーター挙動に問題あり安定稼動になれば何も起きなくなるも、初回時やいじった後は以下を食らうことも… → アプリを入れたのに音なしはおかしいです、問題発生中 > ※滅多に置きませんが、以下ならルーターを再起動し、PCをリブートしましょう！周辺装置の問題がPC本体(OSの装置認識)にも連鎖？(体感：PC再起動するまで…音なしから逃れられず) > ※音なしの原因は音声がルーターを越えられず∴log.txt(RLen=0) > ※音に関しては80,443と関係ない > _upnpc l.bat をクリックする > ``` > 現在のコードページ: 932 > upnpc : miniupnpc library test client, version 2.2.3. > (c) 2005-2022 Thomas Bernard. > Go to http://miniupnp.free.fr/ or https://miniupnp.tuxfamily.org/ > for more information. > No IGD UPnP Device found on the network ! > 続行するには何かキーを押してください . . . > ``` * ＶＰＮ接続は不通…対象外！要望次第音声データをＷＡＮ上に飛ばそうとすると、ＶＰＮアプリの決め打ちされた値（ポート番号）がデータ転送の邪魔になります。ＶＰＮ対応にはそれなりの時間とコストがかかる。 * 以下は常駐アプリの行動ログ /logs/log.txt ですブラウザは性質上…OS機能(ファイル読み書き等)へアクセスできません！よって、音データのソケット送受信は常駐アプリがします、音の問題は送受信の問題と概ね連動するので、ログを見るべし。 * 正常通話は↓です自環境はループバック用に複数人居たり、普通しなさそうな操作もワザとしています。 ※音がしない困ったケースも正常通話以下に載せています。該当していないか確認しましょう。 ※相手設定は自分に影響します、両装置の正常が前提！原因から自分の対処を決めましょう。押下者使用ポートは`固定値(24538)` 設置者は押下者の使用ポート番号を知れない！押下者の電話番号`(2001~)`は要求時に決る ``` 2025/09/27 13:46:31 [recvfrom] 127.0.0.1:59998 5002:6:111.234.173.98A24539 2001 2025/09/27 13:46:31 recvPort(listening port) = 12346 2025/09/27 13:46:31 I am asker. sendTo = 111.234.173.98:24539 2025/09/27 13:46:35 startSndRtp circle time = 400 ms 2025/09/27 13:46:46 startRcvRtp circle time = 411 ms 2025/09/27 13:47:17 killed by [end] 2025/09/27 13:47:17 OUT(24539 < Iam[ANY]) INN(14896 > Iam[12346]) 2025/09/27 13:47:17 Rcv[end] MIC=2 SPK=1 (RLen=1126400) 2025/09/27 13:47:17 Snd[end] MIC=2 SPK=1 (SLen=1459200) ``` 設置者使用ポートは `初期値＋1` にした↓理由↓ `…A24539(24538＋1)` ループバックルーターを使い…隣同士のＰＣ２台でテストしているから ``` 2025/09/27 13:46:26 [recvfrom] 127.0.0.1:59998 doin 111.234.173.98 2025/09/27 13:46:26 I am answer. sendTo = 111.234.173.98:24538(should be 24538) 2025/09/27 13:46:26 recvPort(listening port) = 12346 2025/09/27 13:46:28 answer's startRecvRtp after 2(s). danX = 3 2025/09/27 13:46:30 startSndRtp circle time = 417 ms 2025/09/27 13:46:32 startRcvRtp circle time = 400 ms 2025/09/27 13:47:03 [recvfrom] 127.0.0.1:59998 cstop 2025/09/27 13:47:03 Rtp::stopRecvRtp() 2025/09/27 13:47:03 OUT(24538 < Iam[ANY]) INN(14896 > Iam[12346]) 2025/09/27 13:47:03 Rcv[end] MIC=1 SPK=2 (RLen=1164800) 2025/09/27 13:47:03 Snd[end] MIC=1 SPK=2 (SLen=1139200) ``` * デバイスの未装着(押下者PCにスピーカーがない) SPK：スピーカーデバイスの数…１以上であれば問題なし押下者デバイスの装着を忘れた ``` 2025/09/27 14:30:39 [recvfrom] 127.0.0.1:59998 5002:6:111.234.173.98A24539 2001 2025/09/27 14:30:39 startRcvRtp has done to not equip a speaker device 2025/09/27 14:30:39 I am asker. sendTo = 111.234.173.98:24539 2025/09/27 14:30:40 Snd[end] MIC=1 SPK=0 (SLen=12800) ``` 設置者相手の未装着の影響で`RLen=0`を食らった！即断し`Rcv[end]`と`Snd[end]`へ ``` 2025/09/27 14:30:43 [recvfrom] 127.0.0.1:59998 doin 111.234.173.98 2025/09/27 14:30:43 I am answer. sendTo = 111.234.173.98:24538(should be 24538) 2025/09/27 14:30:43 recvPort(listening port) = 12346 2025/09/27 14:30:45 answer's startRecvRtp after 2(s). danX = 0 2025/09/27 14:30:45 Rtp::stopRecvRtpByMyself() at danX=0 2025/09/27 14:30:45 killed by [end] 2025/09/27 14:30:45 OUT(24538 < Iam[ANY]) INN(14896 > Iam[12346]) 2025/09/27 14:30:45 Rcv[end] MIC=1 SPK=2 (RLen=0) 2025/09/27 14:30:45 Snd[end] MIC=1 SPK=2 (SLen=64000) 2025/09/27 14:31:06 [recvfrom] 127.0.0.1:59998 cstop ``` * デバイスの未装着(設置者PCにマイクがない) MIC：マイクデバイスの数…１以上であれば問題なし押下者相手の未装着の影響で`RLen=0`を食らった！終了を受信し`Rcv[end]`と`Snd[end]`へ ``` 2025/09/27 14:02:07 [recvfrom] 127.0.0.1:59998 5002:6:111.234.173.98A24539 2001 2025/09/27 14:02:07 I am asker. sendTo = 111.234.173.98:24539 2025/09/27 14:02:07 recvPort(listening port) = 12346 2025/09/27 14:02:10 startSndRtp circle time = 400 ms 2025/09/27 14:02:20 killed by [end] 2025/09/27 14:02:20 OUT(24539 < Iam[ANY]) INN(14896 > Iam[12346]) 2025/09/27 14:02:20 Rcv[end] MIC=2 SPK=1 (RLen=0) 2025/09/27 14:02:20 Snd[end] MIC=2 SPK=1 (SLen=435200) ``` 設置者デバイスの装着を忘れた ``` 2025/09/27 14:02:06 [recvfrom] 127.0.0.1:59998 doin 111.234.173.98 2025/09/27 14:02:06 startSndRtp has done to not equip a mic device 2025/09/27 14:02:06 recvPort(listening port) = 12346 2025/09/27 14:02:08 answer's startRecvRtp after 2(s). danX = 0 2025/09/27 14:02:08 Rtp::stopRecvRtpByMyself() at danX=0 2025/09/27 14:02:08 killed by [end] 2025/09/27 14:02:08 OUT(0 < Iam[ANY]) INN(14896 > Iam[12346]) 2025/09/27 14:02:08 Rcv[end] MIC=0 SPK=1 (RLen=0) 2025/09/27 14:02:21 [recvfrom] 127.0.0.1:59998 cstop ``` * デバイスの未装着(押下者PCにスピーカーがない)(設置者PCにマイクがない) 押下者デバイスの装着を忘れた ``` 2025/09/27 14:41:16 [recvfrom] 127.0.0.1:59998 5002:6:111.234.173.98A24539 2001 2025/09/27 14:41:16 startRcvRtp has done to not equip a speaker device 2025/09/27 14:41:16 I am asker. sendTo = 111.234.173.98:24539 2025/09/27 14:41:16 Snd[end] MIC=1 SPK=0 (SLen=12800) ``` 設置者デバイスの装着を忘れた相手の未装着の影響で`RLen=0`を食らった！即断し`Rcv[end]`へ ``` 2025/09/27 14:41:09 [recvfrom] 127.0.0.1:59998 doin 111.234.173.98 2025/09/27 14:41:09 startSndRtp has done to not equip a mic device 2025/09/27 14:41:09 recvPort(listening port) = 12346 2025/09/27 14:41:11 answer's startRecvRtp after 2(s). danX = 0 2025/09/27 14:41:11 Rtp::stopRecvRtpByMyself() at danX=0 2025/09/27 14:41:11 killed by [end] 2025/09/27 14:41:11 OUT(0 < Iam[ANY]) INN(14896 > Iam[12346]) 2025/09/27 14:41:11 Rcv[end] MIC=0 SPK=1 (RLen=0) 2025/09/27 14:41:17 [recvfrom] 127.0.0.1:59998 cstop ``` * デバイスの未装着(押下者PCにスピーカーがない・マイクがない) 押下者デバイスの装着を忘れた ``` 2025/09/27 14:13:19 [recvfrom] 127.0.0.1:59998 5002:6:111.234.173.98A24539 2001 2025/09/27 14:13:19 startSndRtp has done to not equip a mic device 2025/09/27 14:13:19 startRcvRtp has done to not equip a speaker device ``` 設置者相手の未装着の影響で`RLen=0`を食らった！即断し`Rcv[end]`と`Snd[end]`へ ``` 2025/09/27 14:13:10 [recvfrom] 127.0.0.1:59998 doin 111.234.173.98 2025/09/27 14:13:10 I am answer. sendTo = 111.234.173.98:24538(should be 24538) 2025/09/27 14:13:10 recvPort(listening port) = 12346 2025/09/27 14:13:12 answer's startRecvRtp after 2(s). danX = 0 2025/09/27 14:13:12 Rtp::stopRecvRtpByMyself() at danX=0 2025/09/27 14:13:12 killed by [end] 2025/09/27 14:13:12 OUT(24538 < Iam[ANY]) INN(14896 > Iam[12346]) 2025/09/27 14:13:12 Rcv[end] MIC=1 SPK=2 (RLen=0) 2025/09/27 14:13:12 Snd[end] MIC=1 SPK=2 (SLen=76800) 2025/09/27 14:13:41 [recvfrom] 127.0.0.1:59998 cstop ``` * デバイスの未装着(設置者PCにスピーカーがない・マイクがない) 押下者相手の未装着の影響で`RLen=0`を食らった！終了を受信し`Rcv[end]`と`Snd[end]`へ ``` 2025/09/27 14:23:13 [recvfrom] 127.0.0.1:59998 5002:6:111.234.173.98A24539 2001 2025/09/27 14:23:13 I am asker. sendTo = 111.234.173.98:24539 2025/09/27 14:23:13 recvPort(listening port) = 12346 2025/09/27 14:23:16 startSndRtp circle time = 400 ms 2025/09/27 14:23:23 killed by [end] 2025/09/27 14:23:23 OUT(24539 < Iam[ANY]) INN(14896 > Iam[12346]) 2025/09/27 14:23:23 Rcv[end] MIC=2 SPK=1 (RLen=0) 2025/09/27 14:23:24 Snd[end] MIC=2 SPK=1 (SLen=345600) ``` 設置者デバイスの装着を忘れた ``` 2025/09/27 14:23:09 [recvfrom] 127.0.0.1:59998 doin 111.234.173.98 2025/09/27 14:23:09 startSndRtp has done to not equip a mic device 2025/09/27 14:23:09 startRcvRtp has done to not equip a speaker device 2025/09/27 14:23:36 [recvfrom] 127.0.0.1:59998 cstop ``` * デバイスの未装着(押下者PC＆設置者PCの両方にスピーカーがない・マイクがない) 押下者デバイスの装着を忘れた ``` 2025/09/27 14:18:38 [recvfrom] 127.0.0.1:59998 5002:6:111.234.173.98A24539 2001 2025/09/27 14:18:38 startSndRtp has done to not equip a mic device 2025/09/27 14:18:38 startRcvRtp has done to not equip a speaker device ``` 設置者デバイスの装着を忘れた ``` 2025/09/27 14:18:34 [recvfrom] 127.0.0.1:59998 doin 111.234.173.98 2025/09/27 14:18:34 startSndRtp has done to not equip a mic device 2025/09/27 14:18:34 startRcvRtp has done to not equip a speaker device 2025/09/27 14:19:00 [recvfrom] 127.0.0.1:59998 cstop ``` * ポマの不備音声データーをルーター経由で、転送できない ※`ルーター経由の通り道` の作成行為を`ポートマッピング(ポマ)`と後述します押下者１ `doin`は伝わらず、呼び出しは継続！32秒経ったのでルーターの設定不良が原因で`RLen=0`を食らった！即断し`Rcv[end]`と`Snd[end]`へ ``` 2025/09/27 14:49:26 [recvfrom] 127.0.0.1:59998 5002:6:111.234.173.98A24539 2001 2025/09/27 14:49:26 I am asker. sendTo = 111.234.173.98:24539 2025/09/27 14:49:26 recvPort(listening port) = 12346 2025/09/27 14:49:29 startSndRtp circle time = 400 ms 2025/09/27 14:49:58 asker's startRecvRtp after 32(s). danX = 0 2025/09/27 14:49:58 Rtp::stopRecvRtpByMyself() at danX=0 2025/09/27 14:49:58 killed by [end] 2025/09/27 14:49:58 OUT(24539 < Iam[ANY]) INN(14896 > Iam[12346]) 2025/09/27 14:49:58 Rcv[end] MIC=2 SPK=1 (RLen=0) 2025/09/27 14:49:58 Snd[end] MIC=2 SPK=1 (SLen=1024000) ``` 設置者１受話器を(ベル鳴が数回で)上げた＝`doin` ルーターの設定不良が原因で`RLen=0`を食らった！即断し`Rcv[end]`と`Snd[end]`へ ``` 2025/09/27 14:49:22 [recvfrom] 127.0.0.1:59998 doin 111.234.173.98 2025/09/27 14:49:22 recvPort(listening port) = 12346 2025/09/27 14:49:22 I am answer. sendTo = 111.234.173.98:24538(should be 24538) 2025/09/27 14:49:24 answer's startRecvRtp after 2(s). danX = 0 2025/09/27 14:49:24 Rtp::stopRecvRtpByMyself() at danX=0 2025/09/27 14:49:24 killed by [end] 2025/09/27 14:49:24 OUT(24538 < Iam[ANY]) INN(14896 > Iam[12346]) 2025/09/27 14:49:24 Rcv[end] MIC=1 SPK=2 (RLen=0) 2025/09/27 14:49:24 Snd[end] MIC=1 SPK=2 (SLen=64000) 2025/09/27 14:51:06 [recvfrom] 127.0.0.1:59998 cstop ``` 押下者２ `doin`は伝わらず、呼び出しは継続！29秒後に発先切断ルーターの設定不良が原因で`RLen=0`を食らった！即断し`Rcv[end]`と`Snd[end]`へ ``` 2025/09/27 14:56:54 [recvfrom] 127.0.0.1:59998 5002:6:111.234.173.98A24539 2001 2025/09/27 14:56:54 I am asker. sendTo = 111.234.173.98:24539 2025/09/27 14:56:54 recvPort(listening port) = 12346 2025/09/27 14:56:57 startSndRtp circle time = 400 ms 2025/09/27 14:57:23 [recvfrom] 127.0.0.1:59998 crstop 2025/09/27 14:57:23 Rtp::stopRecvRtp() 2025/09/27 14:57:23 OUT(24539 < Iam[ANY]) INN(14896 > Iam[12346]) 2025/09/27 14:57:23 Rcv[end] MIC=2 SPK=1 (RLen=0) 2025/09/27 14:57:23 Snd[end] MIC=2 SPK=1 (SLen=908800) ``` 設置者２受話器を(ベル鳴が数回で)上げた＝`doin` ルーターの設定不良が原因で`RLen=0`を食らった！即断し`Rcv[end]`と`Snd[end]`へ ``` 2025/09/27 14:56:49 [recvfrom] 127.0.0.1:59998 doin 111.234.173.98 2025/09/27 14:56:49 I am answer. sendTo = 111.234.173.98:24538(should be 24538) 2025/09/27 14:56:49 recvPort(listening port) = 12346 2025/09/27 14:56:51 answer's startRecvRtp after 2(s). danX = 0 2025/09/27 14:56:51 Rtp::stopRecvRtpByMyself() at danX=0 2025/09/27 14:56:51 killed by [end] 2025/09/27 14:56:51 OUT(24538 < Iam[ANY]) INN(14896 > Iam[12346]) 2025/09/27 14:56:51 Rcv[end] MIC=1 SPK=2 (RLen=0) 2025/09/27 14:56:52 Snd[end] MIC=1 SPK=2 (SLen=76800) ``` 押下者３着先切断を受けて…電話絵に戻り、再度掛けた！今の押下は無視されるがベル鳴へ ``` - - - - - - - - - - - - - - - - - - - - - - - - - - - 自分から切った 2025/09/27 15:12:47 [recvfrom] 127.0.0.1:59998 5002:6:111.234.173.98A24539 2001 2025/09/27 15:12:47 I am asker. sendTo = 111.234.173.98:24539 2025/09/27 15:12:47 recvPort(listening port) = 12346 2025/09/27 15:12:50 startSndRtp circle time = 400 ms 2025/09/27 15:12:57 [recvfrom] 127.0.0.1:59998 5002:6:111.234.173.98A24539 2001 2025/09/27 15:13:03 [recvfrom] 127.0.0.1:59998 info (32秒間の押下は無視される) neipa = 111.234.173.98 local = 192.168.1.3▲ local = 192.168.56.1 RTP status = 3 <<< 送受信(通話中) sipterminal-1.50 2025/09/27 15:13:11 [recvfrom] 127.0.0.1:59998 crstop 2025/09/27 15:13:11 Rtp::stopRecvRtp() 2025/09/27 15:13:11 OUT(24539 < Iam[ANY]) INN(14896 > Iam[12346]) 2025/09/27 15:13:11 Rcv[end] MIC=2 SPK=1 (RLen=0) 2025/09/27 15:13:11 Snd[end] MIC=2 SPK=1 (SLen=755200) - - - - - - - - - - - - - - - - - - - - - - - - - - - 32秒経過したので 2025/09/27 15:07:26 [recvfrom] 127.0.0.1:59998 5002:6:111.234.173.98A24539 2001 2025/09/27 15:07:26 I am asker. sendTo = 111.234.173.98:24539 2025/09/27 15:07:26 recvPort(listening port) = 12346 2025/09/27 15:07:29 startSndRtp circle time = 400 ms 2025/09/27 15:07:36 [recvfrom] 127.0.0.1:59998 5002:6:111.234.173.98A24539 2001 2025/09/27 15:07:42 [recvfrom] 127.0.0.1:59998 info (32秒間の押下は無視される) neipa = 111.234.173.98 local = 192.168.1.3▲ local = 192.168.56.1 RTP status = 3 <<< 送受信(通話中) sipterminal-1.50 2025/09/27 15:07:58 asker's startRecvRtp after 32(s). danX = 0 2025/09/27 15:07:58 Rtp::stopRecvRtpByMyself() at danX=0 2025/09/27 15:07:58 killed by [end] 2025/09/27 15:07:58 OUT(24539 < Iam[ANY]) INN(14896 > Iam[12346]) 2025/09/27 15:07:58 Rcv[end] MIC=2 SPK=1 (RLen=0) 2025/09/27 15:07:58 Snd[end] MIC=2 SPK=1 (SLen=1024000) ``` 設置者３受話器をすぐ上げて、すぐ着先切断 ``` - - - - - - - - - - - - - - - - - - - - - - - - - - - 自分から切った 2025/09/27 15:12:36 [recvfrom] 127.0.0.1:59998 doin 111.234.173.98 2025/09/27 15:12:36 I am answer. sendTo = 111.234.173.98:24538(should be 24538) 2025/09/27 15:12:36 recvPort(listening port) = 12346 2025/09/27 15:12:38 answer's startRecvRtp after 2(s). danX = 0 2025/09/27 15:12:38 Rtp::stopRecvRtpByMyself() at danX=0 2025/09/27 15:12:38 killed by [end] 2025/09/27 15:12:38 OUT(24538 < Iam[ANY]) INN(14896 > Iam[12346]) 2025/09/27 15:12:38 Rcv[end] MIC=1 SPK=2 (RLen=0) 2025/09/27 15:12:38 Snd[end] MIC=1 SPK=2 (SLen=64000) 2025/09/27 15:12:39 [recvfrom] 127.0.0.1:59998 cstop - - - - - - - - - - - - - - - - - - - - - - - - - - - 32秒経過した 2025/09/27 15:07:15 [recvfrom] 127.0.0.1:59998 doin 111.234.173.98 2025/09/27 15:07:15 I am answer. sendTo = 111.234.173.98:24538(should be 24538) 2025/09/27 15:07:15 recvPort(listening port) = 12346 2025/09/27 15:07:17 answer's startRecvRtp after 2(s). danX = 0 2025/09/27 15:07:17 Rtp::stopRecvRtpByMyself() at danX=0 2025/09/27 15:07:17 killed by [end] 2025/09/27 15:07:17 OUT(24538 < Iam[ANY]) INN(14896 > Iam[12346]) 2025/09/27 15:07:17 Rcv[end] MIC=1 SPK=2 (RLen=0) 2025/09/27 15:07:17 Snd[end] MIC=1 SPK=2 (SLen=76800) 2025/09/27 15:07:20 [recvfrom] 127.0.0.1:59998 cstop ``` 参考１ _que info.bat をクリックする ``` 現在のコードページ: 932 (see log.txt)続行するには何かキーを押してください . . . C:\Program Files\bden\logs>tail log.txt 2025/09/16 04:41:22 [recvfrom] 127.0.0.1:59998 info neipa = 111.234.173.98 local = 192.168.1.3▲ local = 192.168.56.1 RTP status = 0 <<< 0:無通話 1:送信 2:受信 3:送受信(通話中) sipterminal-1.50 C:\Program Files\bden\logs> ``` 参考２ MIC=総数 SPK=総数デバイスマネージャー > サウンド、ビデオ、およびゲームコントローラー

Realtek High Definition Audio	USB Audio Device	デスクトップ	ノートブック
有効	有効	MIC=3 SPK=2	MIC=2 SPK=3？
無効	有効	MIC=1 SPK=1	同左
有効	無効	MIC=2 SPK=1	MIC=1 SPK=2

> Realtek High Definition Audio 　MIC＝内蔵マイク, 赤プラグ SPK＝内蔵スピーカー, 緑プラグ > USB Audio Device 　MIC＝スピーカーフォン SPK＝スピーカーフォン > インテル(R) ディスプレイ用オーディオ　デバイスマネージャー(無効) ## ルータを共有する同一ネットワーク内に複数人居るのは`電話を受けたい設置者`だけで、電話をかけたい(押下者)は単独での宅内接続を連想させます。自環境(テスト用)には押下者と設置者が１人ずつ居ます。

○＝１人居る	押下者	設置者	備考
共有していない	○		押下者、２人以上は想定外
共有していない		○
共有している		○○	各々が別ポートを使う
共有している	○	○	音声ポートは各々∴

自環境(押下者と設置者が１人ずつ) ルーターは１台！設定されている値を確認すると ``` ExternalIPAddress = 111.234.173.98 i protocol exPort->inAddr:inPort description remoteHost leaseTime 0 UDP 24538->192.168.1.3:12346 'libminiupnpc' '' 0 <<< 押下者 1 UDP 24539->192.168.1.2:12346 'libminiupnpc' '' 0 <<< 設置者 GetGenericPortMappingEntry() returned 713 (SpecifiedArrayIndexInvalid) 続行するには何かキーを押してください . . . ``` 押下者(192.168.1.3) WANの外口`24538`で待ちます。
押下者は…ルーター(24538：固定) → 使用PC(12346：変更不要)で受信します。設置者(192.168.1.2) WANの外口`24539`で待ちます。初期値`24538`のままでは↑と衝突します。
２人目以降は`base.csv > 24538を＋１`へ…続けて`ログイン設定(*1) > 24538を＋１`してください。尚、各人が宅内環境からの接続で全国に分散しているようなら共有状態ではありません。
設置者は…ルーター(24539：変更可能) → 使用PC(12346：変更不要)で受信します。 > 同一環境下でブラウザ通話するならループバック対応のルーターが必要…ＮＴＴ貸借ルーターは非対応
個人で「BBR-4HG」を購入し使用中！貸借はブリッジへ！ひかり電話が要るので > 修正する際は、ログイン設定(*1)と必ず連動させる
base.csv （修正前）…,24538,… （修正後）…,24539,…
ログイン設定 > 使用ポート（修正前）24538 （修正後）24539 > *1

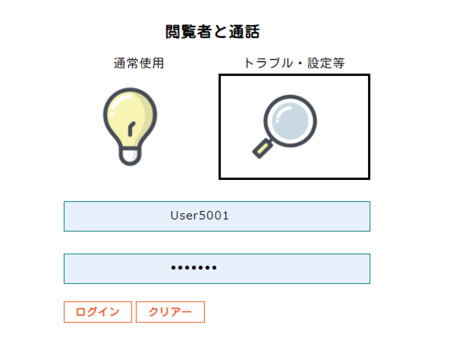

1. 設置者ログイン > トラブル・設定等からログインする

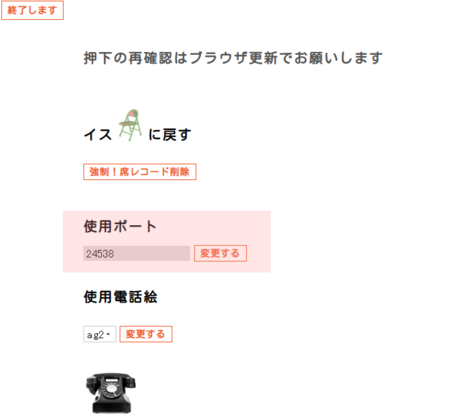

2. 使用ポート番号(24538)を確認しましょう ## 常駐アプリのリセット「常駐アプリの再起動が必要」であれば、トップ画面の ■ ■ で出来ます。タスクマネで `bden.exe` を停止し再実行（引数なし）するのと同じ、只…ひとつ余計にします↓ > startup.vbs を実行するので、 > ※ポートマッピングが必要と判断すれば自動でします > ※重複実行は弾く > ■ ’起動中’ ■’停止中’と決め付けないこと
押すと反対に振れるだけ > 通話中の押下者がブラウザ更新をすると、今の自分の2001 はセッションから消えてしまいます、あなたは閲覧者の立場になります
※通話は継続し着先切断後の画面更新で電話絵に戻ります
※同一画面を立場の違う人同士が見ている！押下者のみが影響者である(３秒更新含)
関連)
閲覧者の画面がどうなり、どうすべきか説明します
※３秒更新の対象者ではないのでその時の状態を表示するだけ
※ベル鳴通話中は数秒数分後には必ず遷移するも…あなたの画面は[更新]押下まで変化なし ## 音がしない気になるのはルーティング具合です。ルーター設定(ポートマッピング)に関わります、設定に必要な情報は↑に書きました。ルーターを直接いじる？MiniUPnPを使う？等し問題解決を図りましょう。 > ＷＡＮ→ルーター→ＬＡＮ内ＰＣのトンネル開通をポートマッピングと呼びます。ルーターは外から内への侵入を基本…許しません。要は「穴あけ」作業です。一策ではありますがスタートアップへ入れたショートカット（startup.vbs）がOS起動時に道を作ります。でないと「音なし」になります。 > 手動でポートマッピングしたい人もいるだろうと思い、バッチを入れました > _my_apm.batに修正を加え適時実行しましょう > _my_dpm.batはせずとも問題ありません > 備忘録 > _upnpc l.bat をクリックする > ``` > - - - - - - - - - - - - - - - - - - - - - - - - - ポートマッピングされていないと > ExternalIPAddress = 111.234.173.98 > i protocol exPort->inAddr:inPort description remoteHost leaseTime > (((ｺｺに何も出ない))) > GetGenericPortMappingEntry() returned 713 (SpecifiedArrayIndexInvalid) > 続行するには何かキーを押してください . . . > - - - - - - - - - - - - - - - - - - - - - - - - - ポートマッピングされていれば > ExternalIPAddress = 111.234.173.98 > i protocol exPort->inAddr:inPort description remoteHost leaseTime > 0 UDP 24538->192.168.1.3:12346 'libminiupnpc' '' 0 > 1 UDP 24539->192.168.1.2:12346 'libminiupnpc' '' 0 > GetGenericPortMappingEntry() returned 713 (SpecifiedArrayIndexInvalid) > 続行するには何かキーを押してください . . . > - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - bden.exe を実行しただけではポマされません！一択が必要になります

方法	長所	短所	考察	ポマの実行結果
startup.vbs	手間いらず	48h制限 ^*	最良	/logs/log.txt
BATコマンド	理解度↑	忘れると…音なし	セキュリティ意識	標準出力で確認する
WEB設定	手間いらず	ポートが空きっぱなし	設定は消えない	もう済んでいる
■ ■	手作業	手作業	簡単！再起動	/logs/log.txt

## 音声デバイスの使用感

総称	長所	短所	接続	オススメ
百均イヤホンマイク	ノイズなし (聴く)	ノイズあり(言う)	AUX	中
百均イヤホンマイク	ノイズなし (聴く)	1⇔2変換の入手が困難	AUX	中
アナログスピーカー (10年もの)	特になし	ノイズあり(聴く) 音量いじるだけで雑音	AUX	小
アナログマイク (10年もの)	特になし	ノイズあり(言う) 生成された音に雑音あり	AUX	小
百均スピーカー	据え置き型	内蔵DAC無(音質は期待薄)	AUX	購入不可
百均スピーカー	勉強不足		BT	？
スピーカーフォン	ノイズなし	PC使用中に音が出まくる (MUTEはPC断後も維持)	USB	大
スピーカーフォン	据え置き型	PC使用中に音が出まくる (MUTEはPC断後も維持)	USB	大
USBマイク	ノイズなし	特になし	USB	購入予定
USBマイク	据え置き型	特になし	USB	購入予定
USBスピーカー	ノイズなし？	取り扱い少な目	USB	購入予定
USBスピーカー	内蔵DAC有(音質は期待大)		USB	購入予定
USBヘッドホン MIC＋SPK(故障)	ノイズなし	デバ認:正常もSPK(音無)	USB	大
USBヘッドホン MIC＋SPK(故障)	音聴は緑(百均イヤ)！音入は当該		USB	大
ノートブック内蔵スピーカー	購入不要	base.cxv(100→0,1,2,,)？	なし	？今は無音
ノートブック内蔵スピーカー	音聴は当該！音入はUSBスピーカー		なし	？今は無音

> 百均イヤホンマイクでOKなのですが相手も百均イヤホンマイクだと僅かに雑音が混じる。一方、USBマイクから貰うと完璧な静音だったりする。急に気になり出した。 > アナログスピーカーの話です、古い製品からかもしれませんがボリュームをいじるだけで無音になったり音量が変化したり雑音が混じったり。DAC云々の前に滅んでいる。 > 相手が話し出したら、逃さずに聴きたいので装着型やヘッドセットは避けています。耳も痛いし。スピーカーフォンなら、着信音が鳴れば普通に気づけます！席外しも怖くない！ヘッドフォンからベルが鳴ってもしょうがないでしょ(音なしにした方がいい)。個人的には、スピーカーなり、据え置き型が好み。 > PC内蔵DACは最低ラインと思うべきで一方、DAC内蔵スピーカーの音質は期待して良さそう！一番確実なのは高品質DACチップ搭載の外付けUSB-DAC をかませる。 > 呼び出し音は javascript::play(); で再生しているので、音量は、あなたの方が詳しいと思います！アプリとは無関係です。通話音声ですが無音の際は…base.csv 初期値100 の変更(使用デバイス)で回避できるかも知れません。 ## チェックリスト会話なので`音がある前提`とは思われますが、`相手が受話器を上げてくれれば十分`と言うような場合は(アプリの導入は)必要ありません、`ベル鳴`も`電話の操作`もアプリなしで出来ます。次に`音の疎通`ですがアプリが必要なので(確認事項の記載紙を)用意しました。ルーター 1. 音声データを外から内へ流す術をルーター本体なり PC(スタートアップ) に与えていますか？ 2. _upnpc l.bat で現状を確認しましたか？ 3. ルーターとPCの連鎖問題による再起動云々は↑を一読願いますパソコン 1. マイクやスピーカーなどの音声デバイスを装着していますか？ 2. base.csv 0,59998,1800,24538,… の赤文字を見てください 3. 設置者ログイン > トラブル・設定等から取得アカウントでログインします使用ポートに書かれた値と同じになっていますか？必ず同じにしてください 3. 私は今ルーターの設定とパソコンの設定に整合性がある前提で話をしていますパソコンがこう動く！をルーターに正しく伝えているのか？に他なりません正しいとハッキリ言えないようであれば↑を読み直すか、お問い合わせください ## MiniUPnP ルーターにポートマッピングするなら当該ツールが最適です。 [配布元](http://miniupnp.free.fr/) Minecraft等のメンバー間会話にも使われている ※モジュールの場所) MiniUPnP download zone > Latest files > Windows executable ※ルーターの電源再投入で`ポマ設定は消える`ので注意

	行動	コマンド入力	説明
ＮＴＴ貸借	見る	upnpc-static.exe -l	VPNアプリを起動させると「No IGD …」が出る
	入れる	upnpc-static.exe -a	追加できるものの48hで消えた
	外す	upnpc-static.exe -d	問題なく削除できる
	WEB画面で設定する		コマンドの影響を受けない
市販！家庭用	見る	upnpc-static.exe -l	問題なく閲覧できる
	入れる	upnpc-static.exe -a	問題なく追加できる
	外す	upnpc-static.exe -d	問題なく削除できる
	WEB画面で設定する
市販！業務用	見る	upnpc-static.exe -l	No IGD UPnP Device found on the network !
	入れる	upnpc-static.exe -a	No IGD UPnP Device found on the network !
	外す	upnpc-static.exe -d	No IGD UPnP Device found on the network !
	独自コマンド		この方法でしか設定しようがない

## 常駐アプリ受信した音声データをスピーカーから出す、マイクからの音入力を音声データに変換し相手へ送信する等を担います。どれも`Ａリンク`からの要求がほとんど(コマンド直打ちも可能ではあります)。カスタムプロトコル`bden:`を介した指示により、VBが様々なアプリ機能をキックする仕組みです。圧縮ファイルを展開し適所へ置きます。インストールを進めてください。両者ともショートカットのスタートアップ登録をお勧めします。

	設置者	押下者
ショートカット	スタートアップへ登録
実行方法	bden:
シリアル番号	未使用	５分制限の解除

押下者呼の確立を試してからはじめるのもあり、と思います！当サイトの電話絵で良ければいつでもどうぞ * 話せる時間は５分 * 呼び出しは３０秒固定（ベルが鳴っている時間）設置者アプリ導入を進めないと相手の要求に応えられないと思う(音なしでいいなら別) * resource/～.csv を修正する事があれば「再ログイン」なり「■ …連押」なりを忘れずに * アンインスする程ではないものの使わない → 登録したショートカットを削除する ## 無料ホームページに電話絵を置くと… * FC2無料ホームページ問題なく設置できましたし、会話も出来ました * 忍者ツールズ問題なく設置できましたし、会話も出来ました AIに訊くと"*"よりサイト直書にすべき…と言われるので、何かあるの？一応、ライブラリ提供側の .htaccess を載せておきます ``` RewriteEngine on RewriteCond %{HTTPS} off RewriteRule ^(.*)$ https://%{HTTP_HOST}%{REQUEST_URI} [R=301,L] Header set Access-Control-Allow-Origin "*" ``` ## 互いが押下者であろうとすると… LAN内の複数台PCが常駐アプリをインストールしていたら * 電話絵を押下した設定追加できた一台目が通話できます * ■ …連押しは常駐アプリをkillし、再実行するだけ設定削除はしません∴二台目以降はfailed `24538/UDP`は使っているので影響を踏まえ`25000/UDP`で、テスト…後者の要求 failed ``` C:\Program Files\bden>upnpc-static.exe -a 192.168.1.10 12346 25000 udp ： Found valid IGD : http://192.168.1.1:5440/upnp/control?WANPPPConnection Local LAN ip address : 192.168.1.3 ExternalIPAddress = 111.234.173.98 InternalIP:Port = 192.168.1.10:12346 <<<<<<<<<<<正常 external 111.234.173.98:25000 UDP is redirected to internal 192.168.1.10:12346 (<追加 duration=0) C:\Program Files\bden>upnpc-static.exe -a 192.168.1.11 12346 25000 udp ： Found valid IGD : http://192.168.1.1:5440/upnp/control?WANPPPConnection Local LAN ip address : 192.168.1.3 ExternalIPAddress = 111.234.173.98 AddPortMapping(25000, 12346, 192.168.1.11) failed with code 718 (ConflictInMapping <<< Entry) <<< C:\Program Files\bden> ```
